在数模混合设计中，通常是模拟做TOP layout。由模拟layout来定apr的大小、形状、pin层次、pin坐标，然后转换成数字APR能识别的格式，如def。

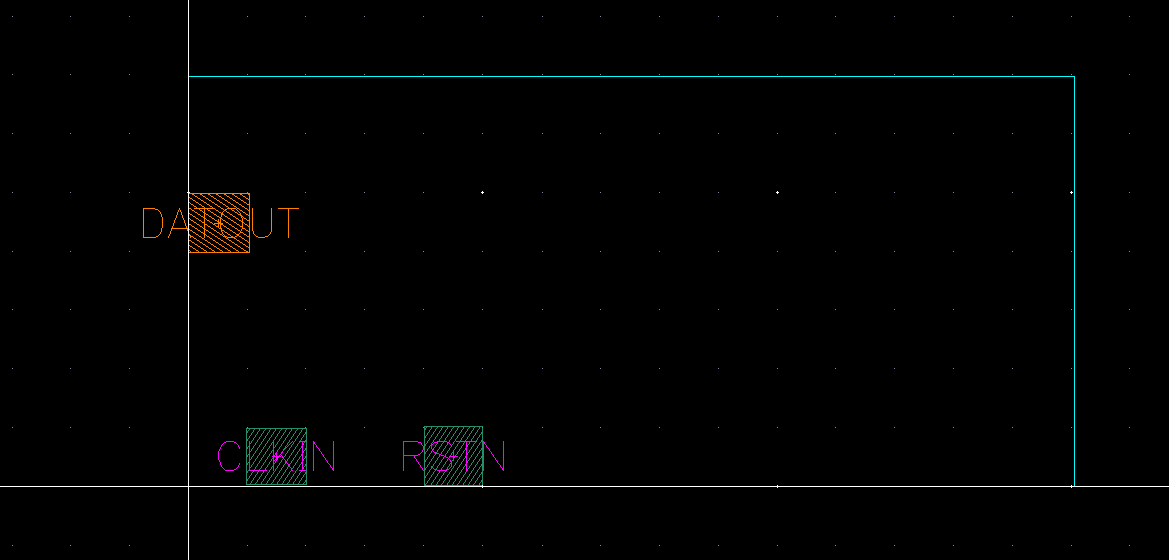

第一步：画layout

layout画法：
1、画apr边框：create -> P&R objects -> P&R boundary
2、画pin：先画一个shape -> rectangle，再用create -> Pin

注意：不要直接用shape+label的画法，这种画法没有pin的信息。

第二步：导出def

Virtuoso中，File -> Export -> DEF...

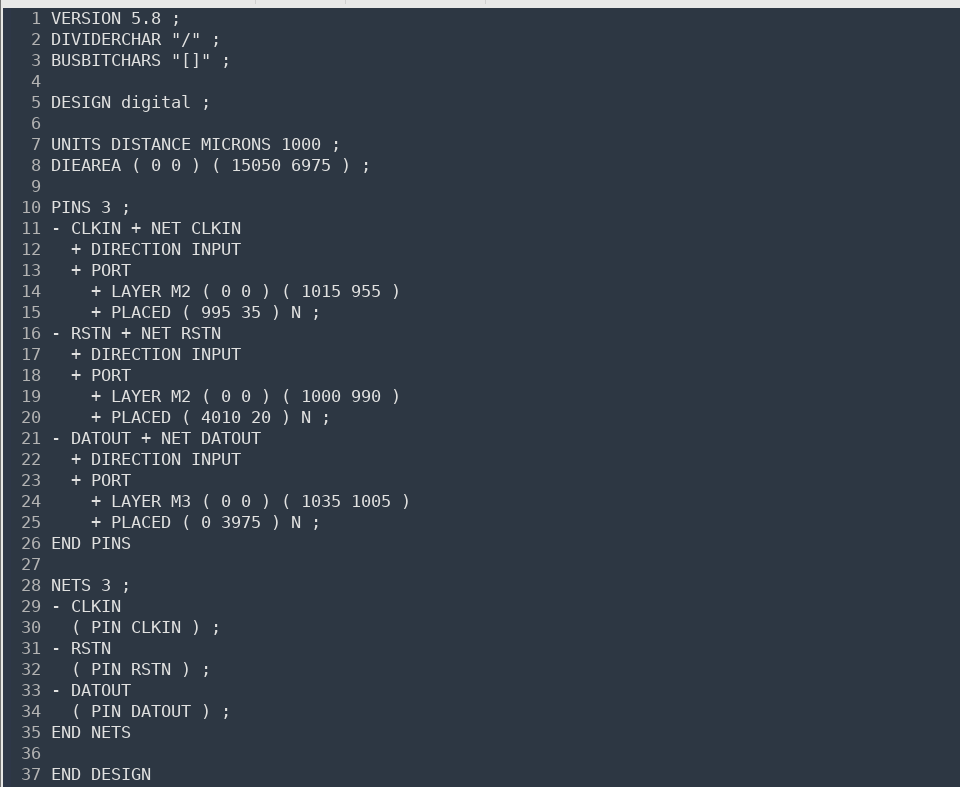

导出DEF文件的内容如下：

第三步：在innovus中导入def

defIn xxx.def

这种方法不仅可以交换apr边框和pin信息，也可以把virtuoso中画好的special net，如电源网络等导到数字apr中。
