最近用到一个新工艺，找了一圈发现只有icc的tluplus文件，却没有innovus的captable。咨询fab，却回复说“我们不提供ict/captable”。

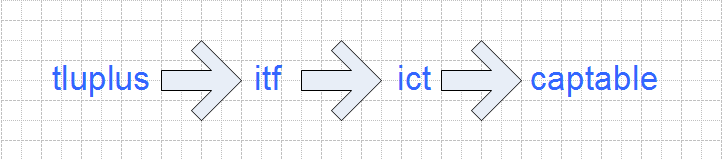

没办法，那就自己转吧。方法如下图：

第一步：tluplus转itf

用文本编辑器打开tluplus，文件的开头ascii header里就有itf的文本，把itf相关的复制出来，单独保存成xxx.itf。

第二步：itf转ict

用innovus自带的工具itf_to_ict（/invs/share/voltus/gift/bin/itf_to_ict）来转换格式。使用方法如下：

itf_to_ict xxx.itf xxx.icf -fe

其中-fe是表示first encounter，就是innovus的意思，表示转出来的ict用于innovus做APR。

第三步：ict转captable

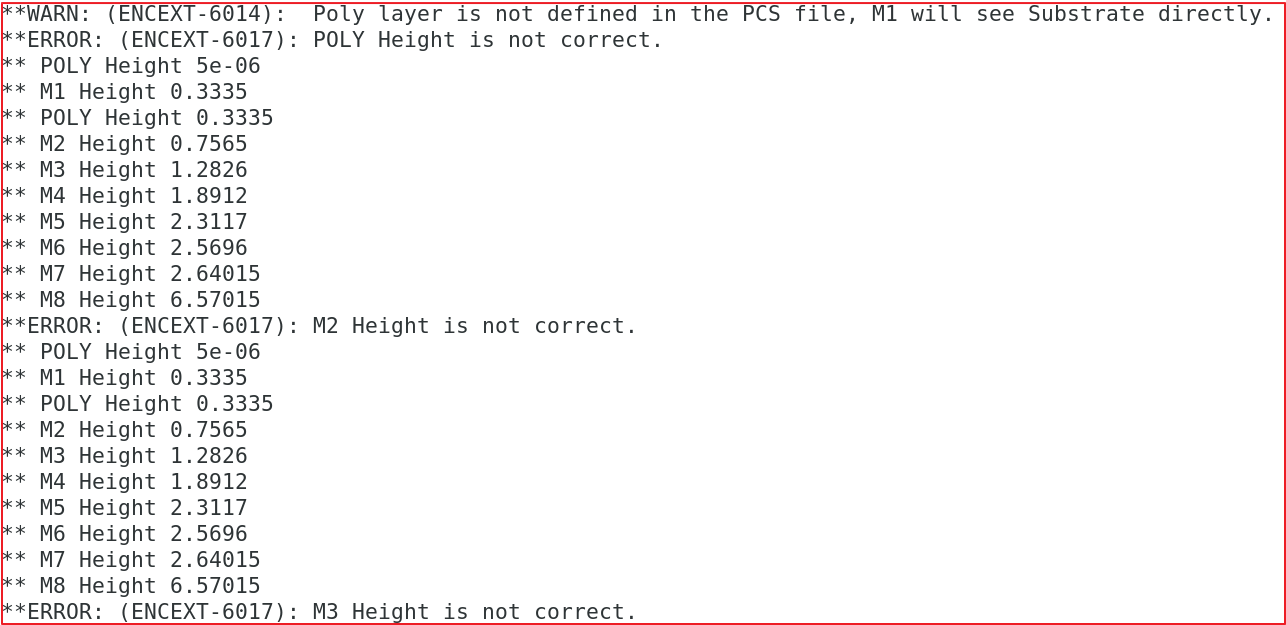

用innovus自带的工具generateCapTbl（/invs/bin/generateCapTbl）来生成captable。在生成之前注意检查ict文件中，每个conductor层的gate_forming_layer属性是true和是false。需要把diff和poly层的gate_forming_layer改为true，以便让工具能够自动识别到金属层的定义，否则可能出现如下的ERROR：

确认之后通过下面的命令转换：

generateCapTbl -lef xxx.lef -ict xxx.ict -output xxx.capTbl

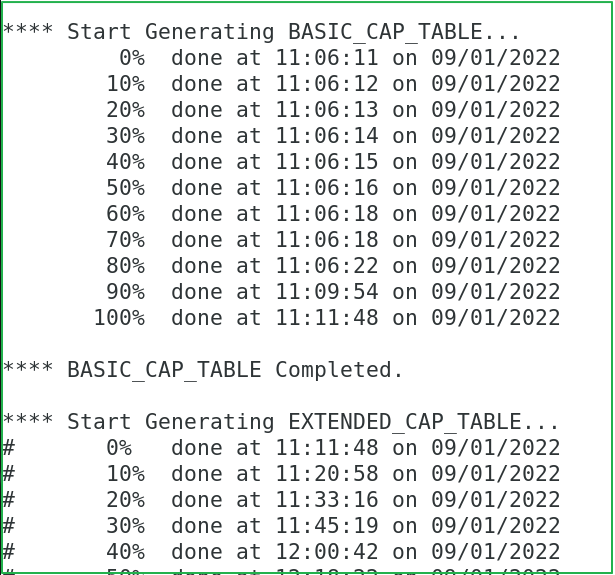

当看到如下的log说明离成功不远了，耐心等待，这个过程可能需要几个小时。

第四步：所有corner都需要转换

重复1~3步，把其它corner的tluplus都转成captable。
