华大九天的argus是一款与calibre功能相同的EDA软件，可用来检查drc、lvs、lvl等。

一、DRC检查

首先，启动argus，界面如下，再点DRC按钮。

argus -gui

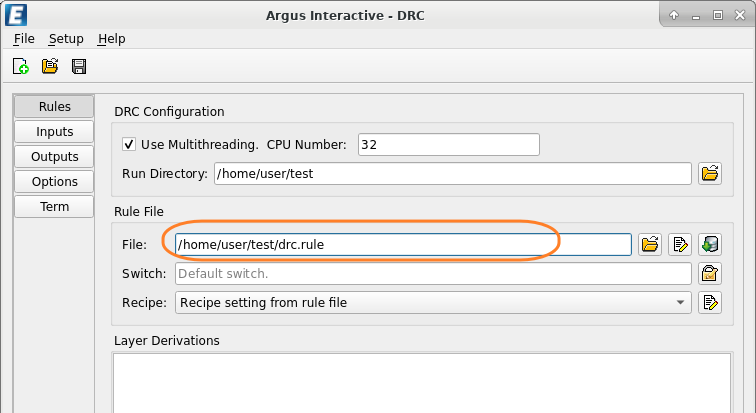

第2步，在rules界面填入drc rule文件的路径。

需要说明的是argus不能直接使用calibre的rule文件，需要转换一下格式，方法如下：

svrf2pvrs -i calibre_drc.rule -o argus_drc.rule
svrf2pvrs -i calibre_lvs.rule -o argus_lvs.rule

第3步，在inputs里填上gds路径和top cell的名字

第4步，点Run DRC，等待检查完，argus会自动打开argus pve窗口，在pve里可以查看drc的报告。

第4步，在pve窗口里设置与aether（华大九天的模拟电路图设计和版图设计软件）关联后，就可以直接highlight。

二、LVS检查

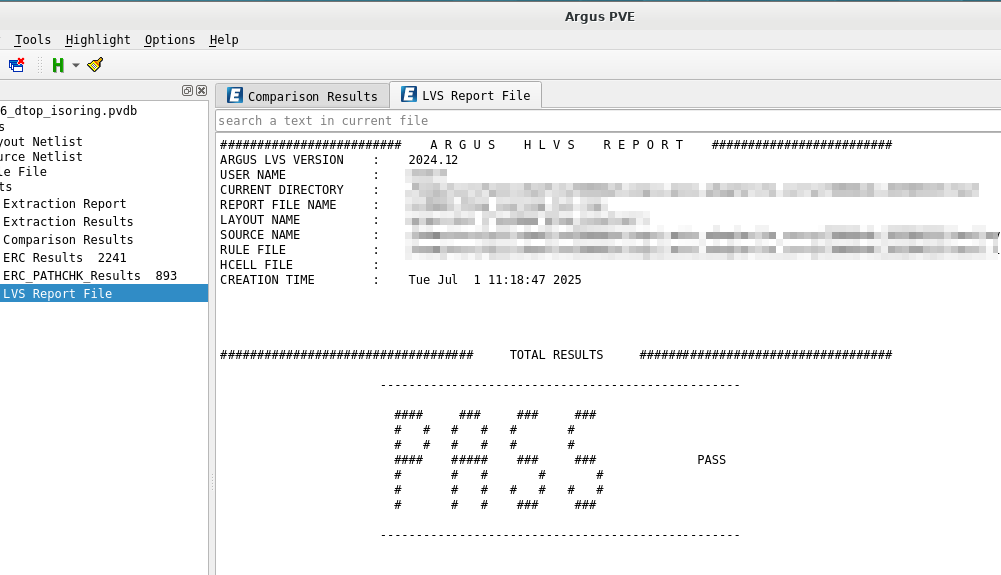

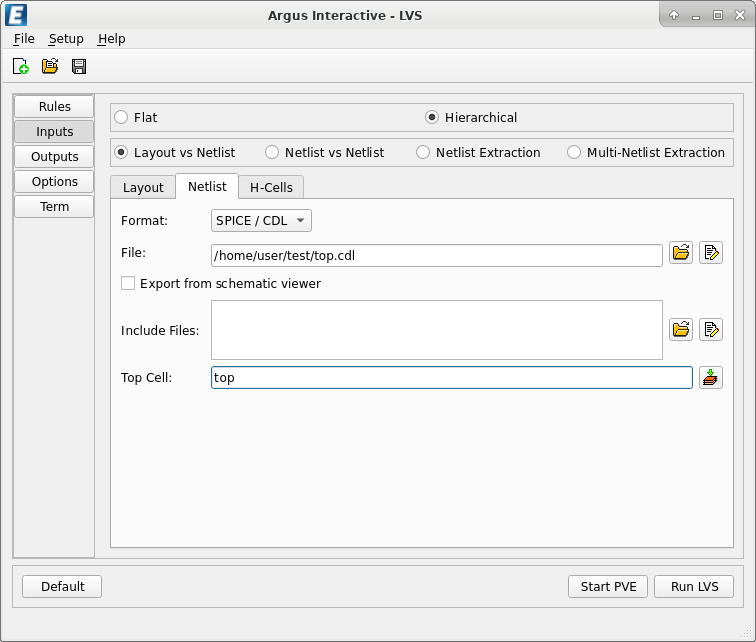

在argus启动GUI界面上点LVS，填入lvs rule、gds路径、cdl路径，点Run LVS。最后，工具检查完后会自动打开PVE窗口，如果没问题，会出现PASS字样（而calibre是一个字符笑脸）。

三、LVL检查

在argus启动GUI界面上点LVL，在inputs layout1、layout2分别填写两个gds的路径和top cell名字，再点右下角的Run FlashLVL。这一步不需要读入drc rule。

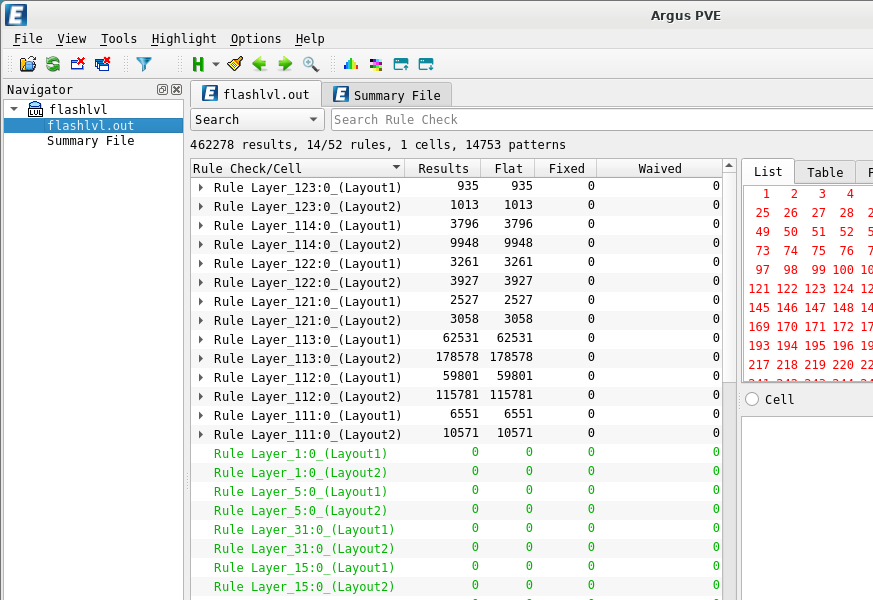

跑完后，工具会自动打开pve窗口，可以看到有差异的layer和坐标位置。

四、用PVE查看报告

如果已经跑完了，还想再次看报告，可以在argus gui窗口上点按钮PVE，工具会自动把当前目录下的报告列出来，选择想看的报告即可。

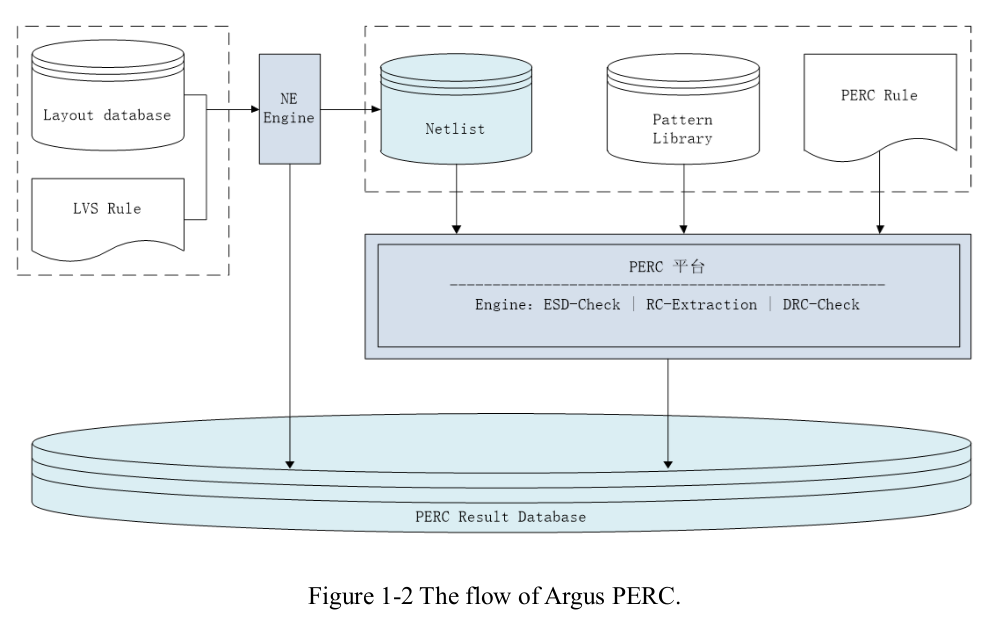

五、argus还提供了PERC（Programmable Electrical Rule Checking）检查，根据user guide介绍，PERC包含三个主要部分：
1、用于可靠性验证的基于python语言的PERC指令集
2、运行PERC指令集的验证引擎
3、结果数据库和分析平台

PERC可用来检查ESD和LDL（logic driven layout）等可靠性检查。

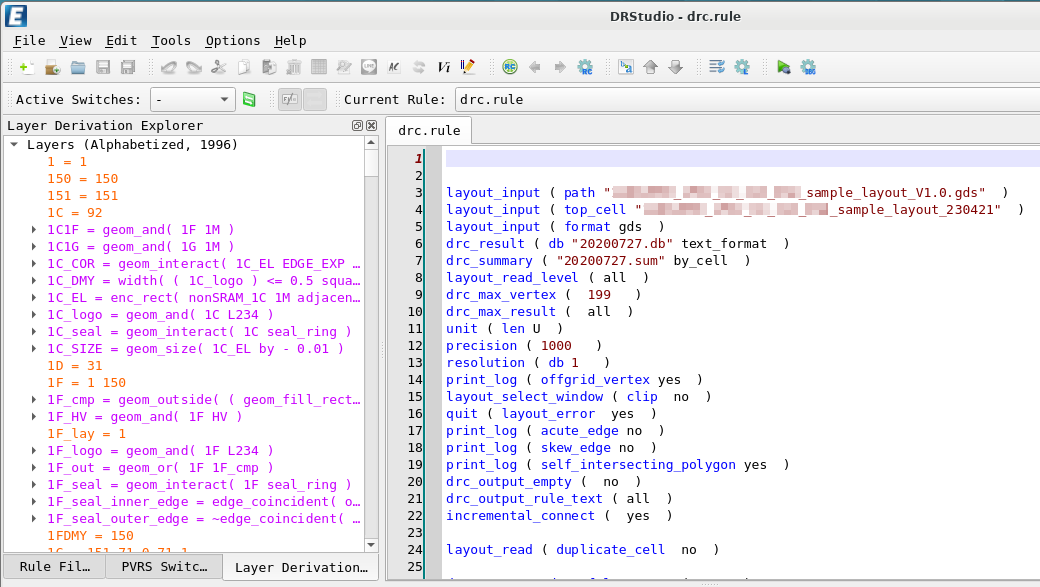

六、argus还提供了一个rule编写的工具DRStudio，寄生参数提取的RCExplorer。
