有时候简单查看和分析drc错误，并不需要打开virtuoso或者laker，只在calibre一个软件里就可以debug了。

做signoff drc，只需要gds和drc规则文件。

首先，用calibredrv（一个gds查看和编辑工具）打开gds，命令如下，不需要tf，也不需要layer map。

calibredrv xxx.gds

第二步，启动RVE Server端

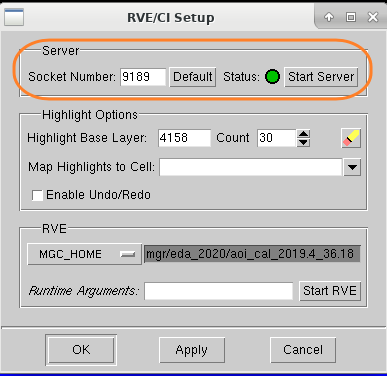

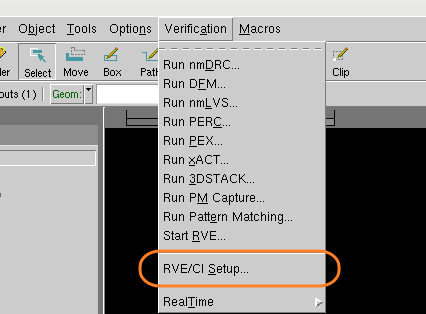

在菜单选Verification -> RVE/CI Setup，默认配置直接Start Sever，如下图。注：RVE是calibre的报告结果查看软件，通常用来查drc、lvs的报告。

第三步，RVE里连接到server

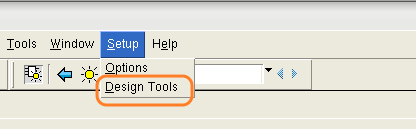

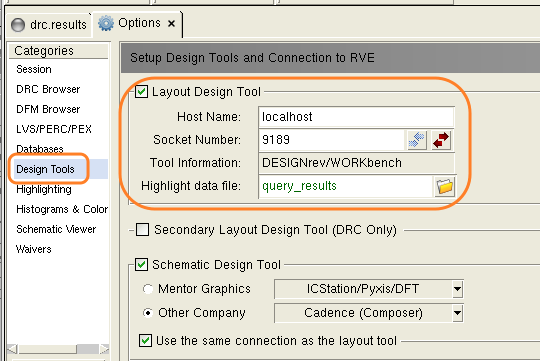

RVE窗口菜单，Setup -> Design Tools，确认Socket Number与RVE Server一致。

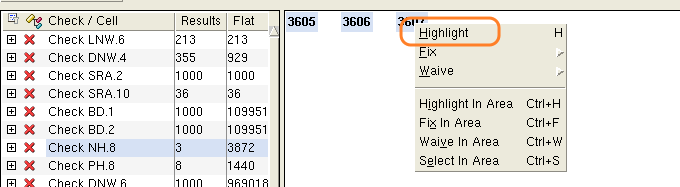

第四步，在RVE里Error的数字上右键，Highlight，在calibredrv窗口就可以看到有问题的位置了。

总结：这种利用calibre自带的gds编辑器可以简洁、快速的定位和分析DRC问题。不需要再setup virtuosuo或者laker的环境。
