如何在innovus中用命令找到drive和load

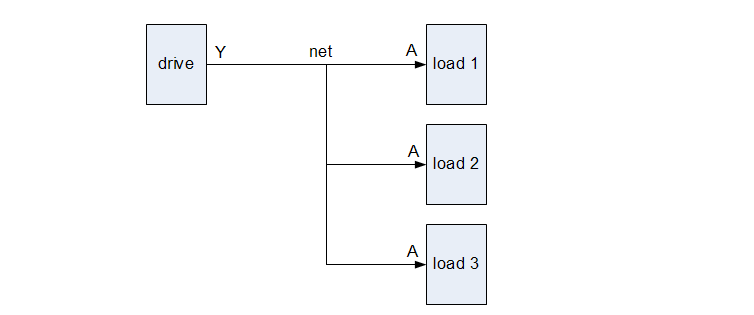

在innovus中，有时需要顺着pin和net找到它的drive cell或者sink cell（也叫load cell）。一般来说电路上不支持多驱，所以drive cell只有一个，但load cell可能有多个。

我们先来做点准备，实现判断一个字符串对象类型的函数，用于判断是cell、port、pin还是net。我们可以用get_cells、get_ports、get_pins以及get_nets来测试，根据测试结果来决定是哪种类型。以get_cells为例，用catch来抓get_cells的返回值。如果指定名称的cell存在，则返回这个cell的对象；如果不存在则返回空字符串。

proc get_object_type { object_name } {
    if { [catch {get_cells -quiet $object_name} cells] == 0 && $cells != "" } {
        return "cell"
    }
    if { [catch {get_ports -quiet $object_name} ports] == 0 && $ports != "" } {
        return "port"
    }
    if { [catch {get_pins -quiet $object_name} pins] == 0 && $pins != "" } {
        return "pin"
    }
    if { [catch {get_nets -quiet $object_name} nets] == 0 && $nets != "" } {
        return "net"
    }
    return "unknown"
}

再来写一个函数，根据pin名称得到pin上连接的net名称，如下：

proc get_net_by_pin {pin} {
     return [get_object_name [get_nets -of_objects $pin]]
}

好了，现在开始写获取drive的功能。首先判断是不是pin，如果是pin就找到pin上连接的net。如果是port，那么就不用处理，因为port本身也是net名。再用all_connected得到这根net的所有连接关系，即所有连接到这根net的pin。当然这些pin里包括驱动和负载，我们可以进一步判断pin的方向来确定是drive还是load。

proc get_drive {net_or_pin} {
     if { [get_object_type ${net_or_pin}] == "pin" } {
         # pin
         set net [get_net_by_pin ${net_or_pin}]
     } else {
         # net or port
         set net ${net_or_pin}
     }

     set conn [all_connected $net]
     foreach_in_collection pin $conn {
         if { [get_property $pin pin_direction] == "out" } {
	     return [get_object_name $pin]
 	 }
     }
}

那么获取load的功能也很好编写了，在get_drive上修改一下就行。需要注意的是load可能有多个，需要返回一个列表。

proc get_loads {net_or_pin} {
     if { [get_object_type ${net_or_pin}] == "pin" } {
         # pin
         set net [get_net_by_pin ${net_or_pin}]
     } else {
         # net or port
         set net ${net_or_pin}
     }

     set loads {}
     set conn [all_connected $net]
     foreach_in_collection pin $conn {
         if { [get_property $pin pin_direction] == "in" } {
	     lappend loads [get_object_name $pin]
 	 }
     }
     return $loads
}

可以看到上面get_drive和get_loads两个函数只是找到了drive/loads pin。如果需要找到drive/load cell，你有什么好办法呢？简单粗暴一点，用正则就行。

proc get_cell_by_pin {pin} {
     regsub -all {/[A-Z]+$} $pin "" cell
     return $cell
}
