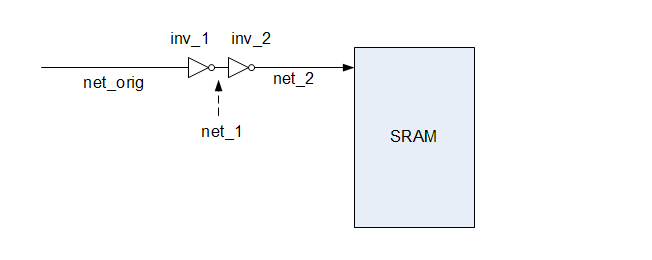

因为APR place位置原因，需要dc综合时，在sram输入输出pin上插一对反相器，如下图，那么应该怎么做呢？
由于设计里sram较多，手工修改网表效率低，且容易出错。我们选择编写tcl脚本来统一处理。
首先，我们需要找到所有的sram inst。如果sram的inst命令有固定的前缀，就比较简单了，可以用get_cells -hier u_sram_*。由于get_cells返回的是一个collection，并不是inst path的list，因此需要用get_attribte xxx full_name来转换一下。
set sram_cells [get_attribute [get_cells -hier u_sram_sp_*] full_name]
第二步，为了脚本不影响到其他层次，我们用current_design xxx切到sram的上一个层次的module里处理。用正则把上一步的sram inst path拆成两部分：sram上层module的inst path和sram本身的inst name。
foreach sram_cell_name $sram_cells {
regexp {(.*)/(.*)} $sram_cell_name matched path_base cell_name
puts ${path_base}
puts ${cell_name}
#...
}
用get_attribute xxx ref_name获得sram上层module的名字，并切过去。
current_design [get_attribute $path_base ref_name]
用get_pins -hier ${cell_name}/*找到sram的每一个pin，如下。
foreach_in_collection pin [get_pins -hier ${cell_name}
第三步，对每个pin进行输入和输出方向的判断，因为输入和输出方向的处理方法有差异。
if {[get_attribute $pin pin_direction] == "in"} {
# input pin
} else {
# output pin
}
第四步，对于某个输入pin，需要用get_nets -of_objects $pin_name先找到pin连接的net名，再把net名中的[]替换成下划线，然后就可以用create_cell和create_net来新建cell和net，最后把该断开的net断开，该连上的net连上。
set pin_name [get_attribute $pin full_name]
set net_name [get_attribute [get_nets -of_objects $pin_name] full_name]
regexp {(.*)/(.*)} $pin_name matched pin_path_base pin_short_name
regsub -all {\[|\]} $pin_short_name "_" safe_pin_name
create_cell "u_INV_${safe_pin_name}_1" ss_max_1p08v_125c/INV_X4_A7TR
create_cell "u_INV_${safe_pin_name}_2" ss_max_1p08v_125c/INV_X4_A7TR
create_net "n_INV_${safe_pin_name}_1"
create_net "n_INV_${safe_pin_name}_2"
disconnect_net ${net_name} ${pin_name}
connect_net "n_INV_${safe_pin_name}_2" ${pin_name}
connect_net "n_INV_${safe_pin_name}_2" "u_INV_${safe_pin_name}_2/Y"
connect_net "n_INV_${safe_pin_name}_1" "u_INV_${safe_pin_name}_2/A"
connect_net "n_INV_${safe_pin_name}_1" "u_INV_${safe_pin_name}_1/Y"
connect_net ${net_name} "u_INV_${safe_pin_name}_1/A"
第五步，对于某个输出pin，方法类似。
set pin_name [get_attribute $sram_pin name]
set net_name [get_attribute [get_nets -of_objects $pin_name] full_name]
regsub -all {\[|\]} $pin_name "_" safe_pin_name
create_cell "u_INV_${safe_pin_name}_1" ss_max_1p08v_125c/INV_X4_A7TR
create_cell "u_INV_${safe_pin_name}_2" ss_max_1p08v_125c/INV_X4_A7TR
create_net "n_INV_${safe_pin_name}_1"
create_net "n_INV_${safe_pin_name}_2"
disconnect_net ${net_name} ${pin_name}
connect_net "n_INV_${safe_pin_name}_2" ${pin_name}
connect_net "n_INV_${safe_pin_name}_2" "u_INV_${safe_pin_name}_2/A"
connect_net "n_INV_${safe_pin_name}_1" "u_INV_${safe_pin_name}_2/Y"
connect_net "n_INV_${safe_pin_name}_1" "u_INV_${safe_pin_name}_1/A"
connect_net ${net_name} "u_INV_${safe_pin_name}_1/Y"
总结：
本文通过get_pins、get_cells、get_nets -of_object、get_attribute等命令来获取netlist的例化和连接关系。并通过create_cell、create_net、disconnect_net、connect_net等命令来修改netlist。提值一提的是，本文中通过用get_attribute inst_path ref_name获得module名字并用current_design切换设计层次，降低了netlist修改的复杂度。
